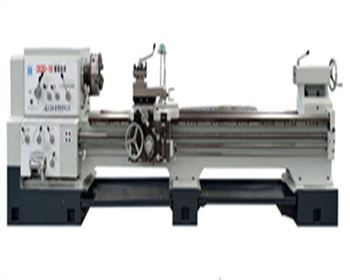

臥式車床是常見的車床之一。采用了閘帶式制動器,主要由制動輪、制動帶和杠桿組成。臥式車床用C6×××來表示,其中C—機床分類號,表示車床類機床;6—組系代號,表示臥式
臥式車床特點
1.車床的床身、床腳、油盤等采用整體鑄造結構,剛性高,抗震性好,符合高速切削機床的特點。
2. 床頭箱采用三支承結構,三支承均為圓錐滾子軸承,主軸調節方便,回轉精度高,精度保持性好。
3.進給箱設有公英制螺紋轉換機構,螺紋種類的選擇轉換方便、可靠。
4. 溜板箱內設有錐形離合器安全裝置,可防止自動走刀過載后的機件損壞。
5. 車機床縱向設有四工位自動進給機械碰停裝置,可通過調節碰停桿上的凸輪縱向位置,設定工件加工所需長度,實現零件的縱向定尺寸加工。
6. 尾座設有變速裝置,可滿足鉆孔、鉸孔的需要。
7.車床潤滑系統設計合理可靠,車頭箱、進給箱、溜板箱均采用體內飛濺潤滑,并增設線泵、柱塞泵對特殊部位進行自動強制潤滑。
臥式車床部件
(1)變速箱變速箱,用來改變主軸的轉速。主要由傳動軸和變速齒輪組成。通過操縱變速箱和主軸箱外面的變速手柄棗改變齒輪或離合器的位置,可使主軸獲得12種不同的速度。主軸的反轉是通過電動機的反轉來實現的。
(2)主軸箱,用來支承主軸,并使其作各種速度旋轉運動;主軸是空心的,便于穿過長的工件;在主軸的前端可以利用錐孔安裝頂尖,也可利用主軸前端圓錐面安裝卡盤和撥盤,以便裝夾工件。
(3)掛輪箱,用來搭配不同齒數的齒輪,以獲得不同的進給量。主要用于車削不同種類的螺紋。
(4)進給箱,用來改變進給量。主軸經掛輪箱傳入進給箱的運動,通過移動變速手柄來改變進給箱中滑動齒輪的嚙合位置,便可使光桿或絲桿獲得不同的轉速。
(5)溜板箱,用來使光杠和絲杠的轉動改變?yōu)榈都艿淖詣?dòng)進給運動。光杠用于一般的車削,絲杠只用于車螺紋。溜板箱中設有互鎖機構,使兩者不能同時使用。
(6)刀架,刀架用來夾持車刀并使其作縱向、橫向或斜向進給運動。
