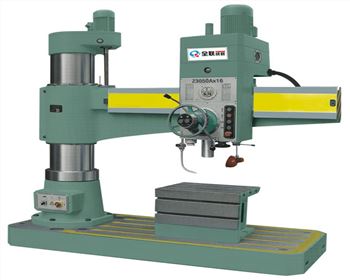

搖臂鉆床是一種用途廣泛的通用機床設備，它用于鉆孔、擴孔、鉸孔、锪平面及攻螺紋等基本加工過程。為了滿足生產機械的要求，搖臂鉆床的搖臂與外立柱一起可繞固定不動的內立柱作360度的回轉運動，外立柱的夾緊、松開是通過立柱夾緊與松開電動機M4正反轉、以及機械和液壓共同作用完成的。

搖臂鉆床立柱的夾緊與松開是點動控制，存在操作時間不好掌握的問題，立柱夾緊和松開的線路故障有：立柱松緊電動機M4不能啟動；立柱在放松或夾緊后，不能切斷電動機M4的電源等故障。

搖臂鉆床立柱的夾緊與松開電動機M4的控制原理

1．鉆床立柱的松開控制

當需要搖臂繞內立柱轉動時，應先按SBl按鈕，接觸器KH4線圈獲電動作，電動機M4啟動運轉，并通過齒式離合器拖動齒輪式油泵旋轉，送出高壓油經一定油路系統和傳動機構將外立柱松開，然后松開SBl按鈕，接觸器KM4線圈斷電釋放，電動機M4斷電停轉，即可推動搖臂和外立柱繞內立柱轉動。

2．鉆床立柱的夾緊控制

當搖臂轉動到所需要的位置時，再按SB2按鈕，接觸器IM5線圈獲電動作，其主觸頭閉合，電動機M4啟動并反轉，在液壓系統推動下，將外立柱夾緊；然后松開SB2按鈕，接觸器KM5線圈斷電釋放，電動機M4斷電停轉。立柱的整個放松一一轉動一一夾緊過程結束。

在懂得了電動機M4的控制原理后，再來看一下它的故障現象。

搖臂鉆床立柱的夾緊與松開線路的故障現象

1．當鉆床立柱松緊電動機M4不能啟動，可能有以下幾種情況造成：

（1）按鈕SBl和SB2的常開觸點接觸不良，或連接按鈕線脫落。

（2）接觸器KM4或KH5的常閉觸頭及主觸頭接觸不良所致。

（3）熔斷器FUl或FU2、FU4的溶體熔斷。

（4）電動機M4燒毀或缺相運行。

2．當搖臂鉆床立柱在放松或夾緊后，不能切斷電動機M4的電源，可能有以下幾種情況造成：

（1）接觸器Bt4或KM5的主觸頭接觸熔焊在一起．

（2）按鈕SBl或SB2的常開觸點有短路。

全聯機床根據多年的經驗總結了立柱夾緊與松開線路的常見故障現象，我們以看出一個的控制線路，不管是簡單線路還是復雜線路，多原因、多方面的。
