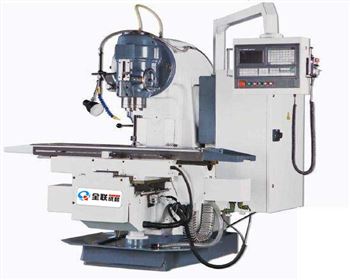

本銑床為數控立式升降臺銑床,具有較高結構剛性和精確穩定性。配置高性能數控系統,能實現 X、Y、Z 三個坐標聯動進給。機床的功能齊全,自動化程度高,操作簡便,性能可靠。
數控立式升降臺銑床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產,如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。
主軸是由功率 7.5Kw、轉速為 960rpm、Y160M-6-B5 型的全封閉式法蘭盤式電動機,經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構,可使主軸獲得
18 級不同的轉速,其范圍為 30~1500 rpm。
各個坐標軸傳動采用高精度滾珠絲杠,縱向由電機直接驅動,橫向及垂向經同步帶傳動,精度高。
三個方向?qū)к壐本写慊?、貼塑配置,精度保持性高,壽命長。
數控立式升降臺銑床設計標準
①、機床設計制造符合 ISO 標準。
②、機床所有零部件和各種儀表的計量單位全部采用國際單位(SI)標準。
數控立式升降臺銑床配置
①、主軸軸承采用哈爾濱軸承。
②、導軌貼塑,Z、Y 導軌面淬火。
③、導軌自動潤滑系統。
④、數控系統:GSK、KND、西門子(可另選配)
