數控龍門鏜銑床的結構概述

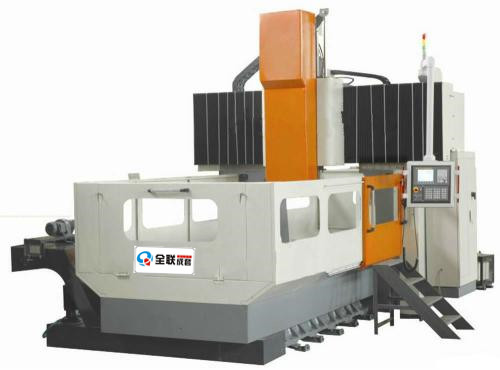

本鏜床為定柱定梁數控龍門鏜銑床，床身通過地腳螺栓固定安裝在地基上，工作臺沿床身導軌做水平直線運動。兩個立柱和橫梁構成龍門結構與床身固定安裝。橫梁上裝有滑枕式鏜銑頭。

主要鑄件：床身、工作臺、立柱、橫梁、滑鞍、滑枕等，全部采用HT250或HT300高強度優質鑄鐵。鑄件采用樹脂砂造型、低應力鑄造工藝技術，結構為箱型熱對稱結構，經有限元分析確保良好的載荷分布。鑄造毛坯件非加工表面無明顯的鑄造缺陷。大鑄件加工工藝至少應包括：熱爐退火、粗加工、超音頻淬火（導軌部位）、振動時效、精加工。

數控龍門鏜銑床主要用于中、大型汽車?yán)錄_壓模具以及航空、航天工業，設備制造業精密復雜零件的多品種、中小批量加工。滿足通常的銑、鉆、攻、鏜，內孔、外圓、平面、臺階、錐面、球面、溝槽、和2D或3D復雜曲面的各類高溫合金、鈦合金、耐熱合金、不銹鋼、鑄鐵、鑄鋼等材料的鑄鍛件、毛坯件的粗、精加工。設備結構合理、穩定，具備足夠的剛性和強度，系統功能強大、可靠性好、精度高、壽命長。能可靠穩定地完成各類高精度難加工材料的粗、精加工，復雜零件的型面數控加工。一次裝夾即可實現工件的粗加工、半精加工及精加工。
