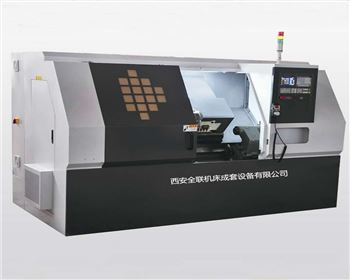

臥式數控車床是兩軸聯動、半閉環控制的數控車床,主機床身采用整體鑄造成型,床身導軌45°傾斜布局,具備很高的剛性及精度穩定性,采用進口或國產名牌數控系統和AC交流伺服驅動,可對盤類零件以及軸類零件進行各種車削加工。
車床主要結構特點
1、HT300高牌號高強度樹脂砂鑄造整體床座、床身,床身45°斜背設計。內腔為筒形筋板,抗彎抗扭能力強,大件均經兩次時效處理,確保整機的剛性和穩定性,降低了震動,提高了精度持保性及整體壽命。
2、寬敞的排屑空間,45°斜背床身設計及全罩式鈑金防護(內防護加外防護),使排屑方便、流暢、快速,使操作人員容易上下工件。矩形反
3、CKS630L型號為線軌結構,X、Z軸采用直線導軌,無爬行,定位精度高,X、Z快速移動速度快。
4、布局先進,十二工位刀架和尾座在各自的軌道上運動,避免了平床身數控車床刀架與尾座嚴重干涉的弊端,并保證了尾座套筒工作的剛性(尾座套筒不必伸出過長),尾座采用 油壓控制,套筒自動伸縮,剛性好,操作方便,并采用腳踏開關控制。
5、滾珠絲杠設計在滑板或床鞍的中部,受力合理,精度及精度保持性好。
6、X、Z軸伺服電機與滾珠絲杠之間通過彈性聯軸器采用直連結構,傳動鏈短、噪音低、反向間隙小并有高的伺服精度,響應速度高等特點。
7、主軸采用主軸單元形式;主軸軸承為NSK,主軸箱體為帶散熱片式熱對稱結構,具有剛性好、溫度低、精度高、壽命長、易維護的特點。
8、采用臥式十二工位油壓凸輪式車床刀塔,內部機械采用平行凸輪設計,刀割角度準確,換刀速度快,刀盤旋轉,使用油壓馬達驅動,扭力達且平穩,刀盤夾緊松開配合油壓動力源,動作順暢,適合重切削。
9、主軸采用伺服驅動無級調速,機床可實現低速恒扭矩高速恒功率切削。主軸標配液壓中空卡盤和中空缸。
10、機床結構緊湊,占地面積小,外觀造型美觀漂亮,結構上特別注重了精度及精度穩定性、安全性、可靠性,易操作維修性等用戶較為關注的問題,性價比優良,特殊訂貨時,可選配排屑器。
11、特別適用于IT產業、精密儀器,航天軍工等行業對復雜、精密等中型回轉體類工件的使用需求。
