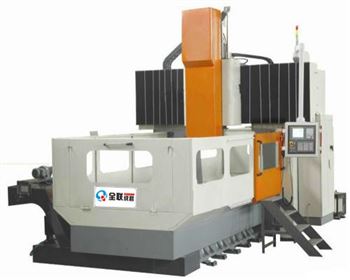

在我們進行龍門銑床使用之前,為了安全,我們需要先對其進行檢驗工作,今天全聯機床小編要為大家講解的就是龍門銑床檢驗導軌直線度的測量方法。
1、檢驗棒或平尺測量法
以檢驗棒或平尺為測量基準,用百分表進行測量。在被測導軌的側面架起檢驗棒或平尺,百分表固定在儀表座上,百分表的測頭頂在檢驗棒的母線(或平尺工作面)上。首先將檢驗棒或平尺調整到和被測導軌平行,即百分表讀數在檢驗棒(或平尺)兩端點一致。然后移動儀表座進行測量,百分表讀數的zui大代數差就是被測導軌在水平面內相對兩端連線的直線度誤差。若需要按zui小條件評定,則應在導軌全長等距測量若干點,然后再作基準轉換(數據處理)。
2、自準直儀測量法
采用節距測量法同樣可以測量龍門銑床導軌在水平面內的直線度,不過這時需要測量的是,儀表座在水平面內相對于某一理想直線(測量基準)偏斜角的變化,所以水平儀已不能勝任,但仍可以用自準直儀測量。若所用儀器為光學平直儀,則只需將讀數鼓筒傳到儀器的側面位置即可(儀器上有鎖緊螺釘定位)。此時,測出的將是十字線影像垂直與光軸方向的偏移量,反映的是反射鏡儀表座在水平面內的偏斜角口。而測量方法、讀數方法、數據處理方法,則和測量龍門銑床導軌在垂直平面內直線度誤差時并無區別。
3、鋼絲測量法
鋼絲經充分拉緊后,其側面可以認為是理想“直”的,因而可以作為測量基準,即從水平方向測量實際導軌相對于鋼絲的誤差。拉緊一根直徑約0.1~0.3mm的鋼絲,并使它平行于被檢驗導軌,在儀表座上垂直安放一個帶有微量移動裝置的顯示微鏡,將儀表座全長移動進行檢驗。導軌在水平面內直線度誤差,以顯微鏡讀數zui大代數差計。這種測量方法的主要優點是:測距可達20m,而且目前一般工廠用的光學平直儀的設計測距只有5m,并且所需要的物質條件簡單,任何中、小工廠都可以制備,容易實現。特別是機床工作臺移動的直線度,若允差為線值 ,則只能用鋼絲測量法。因為在不具備節距測量法條件時,角值量儀的讀數不可能換算出線值誤差。
